用途

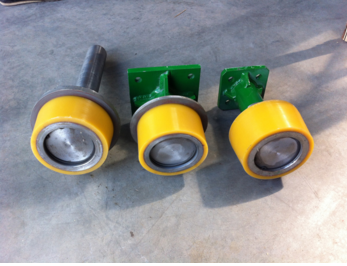

用于制造棒材、板材、胶轮、密封圈、筛板旋流器、叶轮等聚氨酯弹性体杂件。
特性
制品具有良好的耐磨性、耐水性、耐霉菌性、力学性能优良,可添加色料调整颜色
操作要点
预聚体在 80-85 ℃下真空脱气后,与熔化好的MOCA混匀,脱气,浇注,硫化成型,是用于手工操作和机械成型。
贮存
存于阴凉干燥处,开封后需尽快用完;如不能一次用完,需以氮气置换后密封;二次开封需脱泡使用,原装贮存期为六个月。
包装
25Kg 或 200Kg 镀锌铁桶包装
预聚体型号 |
HJ-3135 |
HJ-3190 |
HJ-3190A |
HJ-3193B |
NCO% |
3.5±0.2 |
4.3±0.2 |
4.3±0.2 |
4.3±0.2 |
密度/25℃ |
1.23 |
1.23 |
1.23 |
1.23 |
粘度/80℃ |
1500-1800 |
1100-1400 |
1200-1500 |
1000-1300 |
颜色(固态) |
雪白 |
雪白 |
雪白 |
雪白 |
颜色(液态) |
无色透明或浅琥珀色 |
无色透明或浅琥珀色 |
无色透明或浅琥珀色 |
无色透明或浅琥珀色 |
可操作时间(min)预聚体80-85℃/MOCA扩连 |
16-22 |
8-12 |
6-9 |
10-14 |
二次硫化时间(小时)/100℃-120℃ |
16 |
16 |
16 |
16 |
物理性能(MOCA扩链) |
|
|
|
|
硬度(邵氏A) |
85±2 |
90±2 |
90±2 |
90±2 |
拉伸强度(MPa) |
45-50 |
47-58 |
46-52 |
48-55 |
抗撕裂强度(KN/m) |
95-110 |
110-130 |
105-120 |
105-120 |
扯断伸长率(%) |
600-750 |
550-700 |
600-710 |
580-700 |
永久变形% |
4-6 |
2-4 |
2-4 |
2-4 |
DIN辊筒磨耗(mm³) |
≤ 50 |
≤ 45 |
≤ 52 |
≤ 48 |
